Taco Dryer
TACO(THROUGH AIR COMBINATION) 로타리 드라이어(ROTARY DRYER)는 회전SHELL의 내측에 고정되어 있는 주관과 그에 연결된 다수의 열풍관이 설치된 주조의 회전식 건조기 입니다. 열효율이 높고 경제작이며, 중·대용량 처리에 적합합니다. 또한 미국과 유럽 그 외 5개국에서 특허를 취득하였습니다.
♠ 특징
SHELL 내부에 공급된 처리물은 기내에 설치된(유동) BAR(일반 로타리 드라이어의 1/3~1/4 높이)에 의해 SHELL 내를
효과적으로 유동하면서 배출됩니다. 건조용 열공기는 주관으로부터 나온 다수의 가치관 (열풍 취입관)을 통과해서 직접 처리물에 열풍을 불어 넣기 때문에 상당히
빠른 건조 속도를 얻을 수 있습니다. 가지관은 처리물의 제 조건에 의해 처리물 내에 삽입하는 방식과 삽입하지 않는 방식이 있습니다. (일반적으로 쓰레기의
건조에서는 삽입하지 않는 방식이 많습니다) 또, 장치 내의 공급측ㆍ배출측에서 건조열풍 온도를 변경하고 용착ㆍ부착ㆍ착화를 방지하는 방식도 있습니다. 건조품으로부터의 배기는 집진장치를 거쳐 유인송풍기에 의해 2차 연소장치(열교환기 정착)로 공급되어 악취를 분해한 뒤
연돌을 통해 외부에 배출됩니다.
♠ 사양
| 형식 | TRD-40 | TRD-60 | TRD-80 | TRD-100 | TRD-200 | TRD-300 | TRD-400 | TRD-600 |
|---|---|---|---|---|---|---|---|---|
| 항목 | ||||||||
| 처리량 (t/h) | 0.3~0.4 | 0.4~0.5 | 0.5~0.7 | 0.7~0.8 | 1.4~1.6 | 2.1~2.4 | 2.8~3.2 | 4.2~4.8 |
| 증발수분량(kg/h) | 140~180 | 210~270 | 280~360 | 350~450 | 700~900 | 1050~1400 | 1400~1800 | 2100~2800 |
| 건조기 용량(㎡) | 4 | 6 | 8 | 10 | 20 | 30 | 40 | 60 |

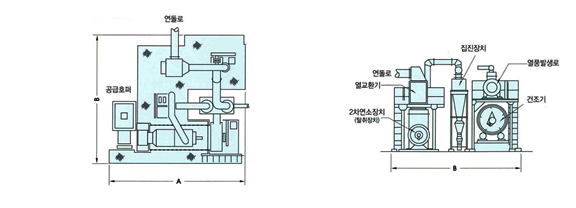

| 설치방법 A(m)×B(m) |
11×8 | 12×9 | 13×10 | 14×11 | 15×12 | 16×13 | 17×14 | 18×15 |
